學校宿舍基本上大都是集中抄表，如果是集中抄表的話，RS485抄表方案是最節省成本的方案，電表可以使用單相有功電表，大大的節省成本，下面是學校宿舍遠程抄表具體方案。

RS485抄表方案原理

采集終端得RS485接口與單相電能表得RS485接口相接,采集終端將采集到得電能表用電數據通過GPRS.上傳到后臺服務器。初裝或更換采集終端與電能表時必須由手掌機通過紅外對采集終端初始參數設置，采集終端編號、與它所連得電能表得路號、電能表表號、表常數、表底數，MCU將寫入EEPROM中。

RS485抄表結構圖

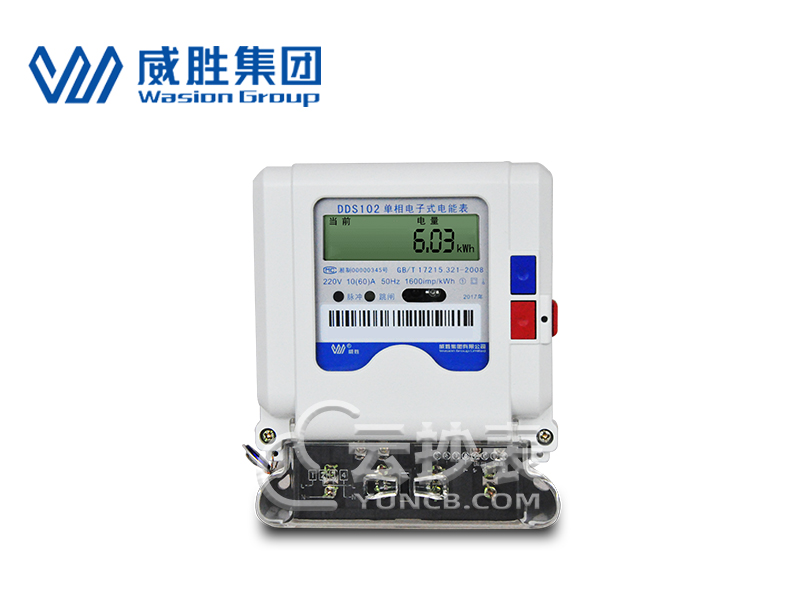

學校宿舍遠程抄表硬件推薦：長沙威勝DDS102

1、電能計量功能

① 計量參數：?jiǎn)蜗嘤泄﹄娔苡?jì)量功能，反向電量計入正向。

② 顯示功能：采用計度器顯示當前總用電量。

③ 具有12月凍結、7日凍結、48小時凍結功能。

2、防竊電功能

① 反向電量計入正向電量，用戶如將電流線接反，不具有竊電作用，電表照樣正向走字。

② 瞬時凍結及其事件記錄功能。

3、抄表功能及方式

① 通過手持紅外抄表機，可讀取電表的各項電量數據。

② RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997和DL/T645-2007多功能電能表通訊規約。配合遠程抄表系統可以實現遠程拉合閘，遠程監控學生用電情況。

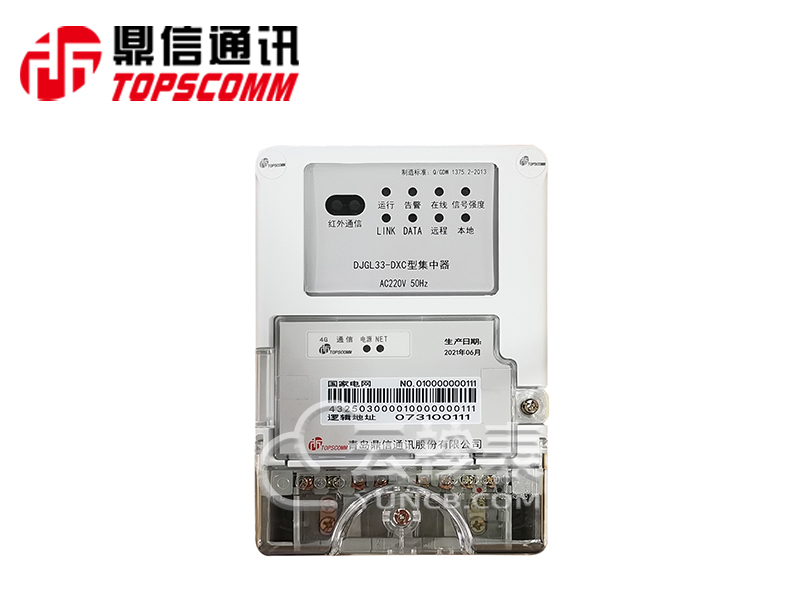

鼎信DJGZ23-DXC集中器

電表數據采集：終端可實時采集指定電能表的相應數據項

電壓采樣：支持對監測電壓進行監控，保證電壓測量誤差不超過0.5%

狀態采集：終端可實時采集開關位置狀態和其他狀態信息，發生變位時應記入內存

本地狀態指示：具有電源、工作狀態、通信狀態等指示

用戶數據接口：終端具有本地維護接口，可以進行終端參數設置、軟件升級等

自檢異常記錄：終端可自動進行自檢，發現設備異常應有事件記錄和告警功能。

終端初始化：終端接收到主站下發的初始化命令后，分別對硬件、參數區、數據區進行初始化。

與主站通信：終端按主站命令的要求、定時或隨機向主站發送終端采集和存儲的功率、最大許亮、電能示值、狀態量等各種信息

與電能表通信：終端與電能表通信，按設定的抄收間隔抄收和存儲電能表數據
